Démonter un GPS Tomtom 730 pour
changer la batterie
|

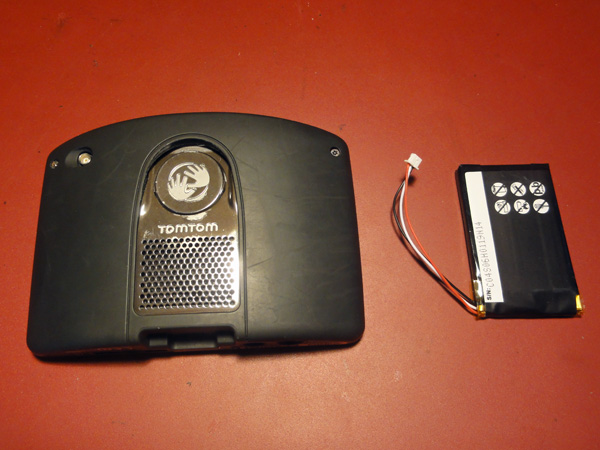

Batterie
:
La
batterie peut s'acheter par internet notamment sur le
site www.subtel.fr (L'expédition est faite depuis l'Allemagne).
Le prix, frais de port compris, est de moins de CHF 20.-- et le délai
de livraison est de 48 h. (juillet 2012).
On peut la trouver aussi sur le site www.batteryupgrade.ch
Le prix est de CHF 31,20
(L'expédition est faite depuis Hong-Kong).

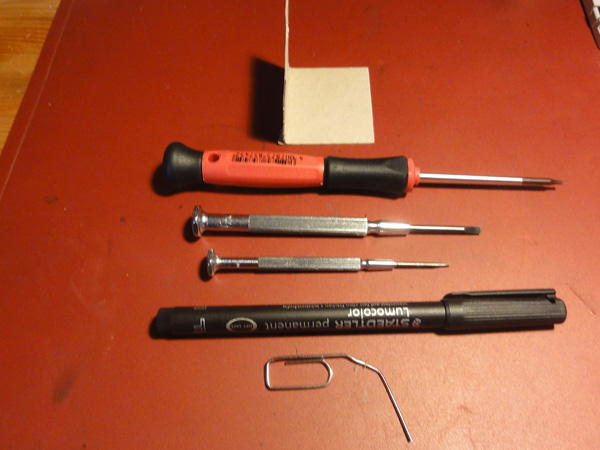

Outillage
:
-
indispensables : un tournevis Torx T6 et un trombone.
- utiles : un jeu de tournevis "normaux", un stylo-feutre, un
morceau de carton d'une largeur de 5 cms et un morceau d'adhésif double
face, mince.
Le stylo-feutre sert à marquer les différentes parties des connecteurs
(nappe et prises), lors du
démontage, pour indiquer leur
sens ... ce qui facilitera le remontage.
|
 |
Retour |
|
 |
|
Opérations de démontage :
Enlever l'écran
du boîtier

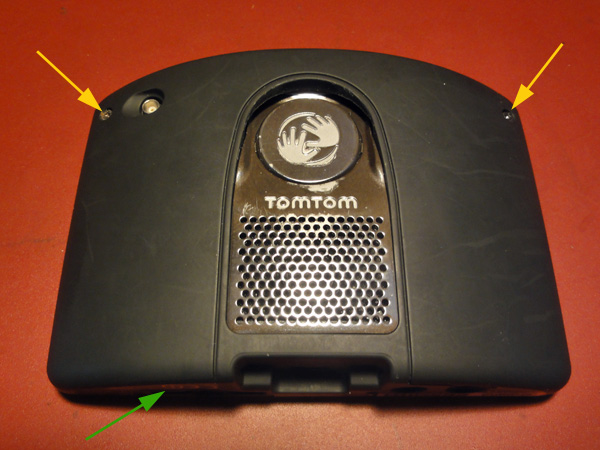

Enlever la carte mémoire (flèche verte).
Dévisser les deux vis (T6) (flèches jaunes).
|
 |
|

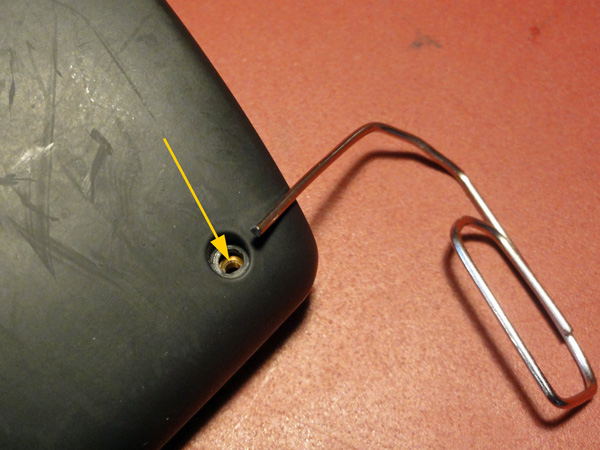

Insérer le trombone dans les trous des vis (flèche jaune) et appuyer
pour dégager l'écran du boîtier.
Procéder délicatement car l'écran est relié à la carte-mère par une
nappe et par les fils du micro.
|
 |
|

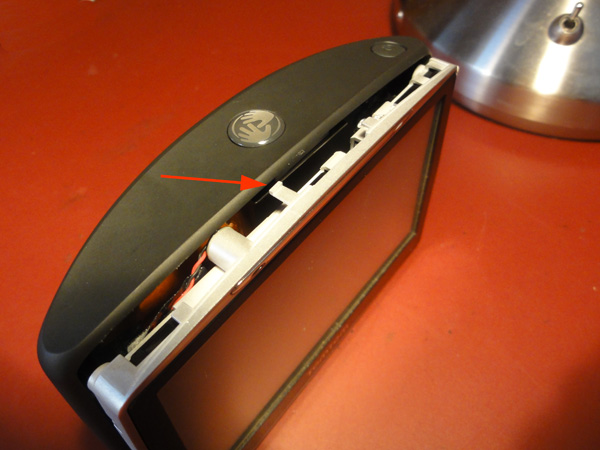

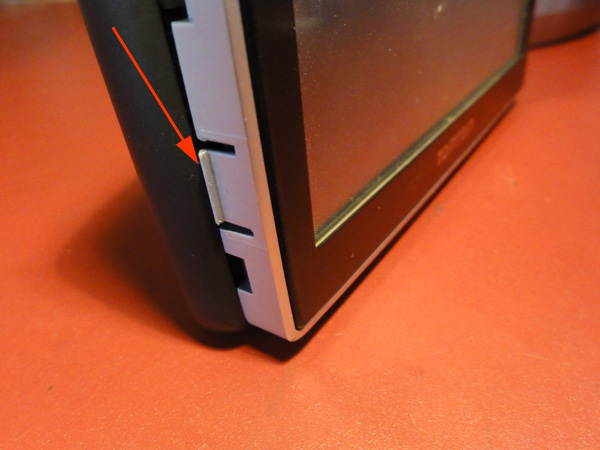

Faire attention à l'ergot situé en haut de l'écran et à ceux sur
le côté (flèches rouges). |
 |
|
|
 |
|
Enlever les connexions entre l'écran et la carte-mère

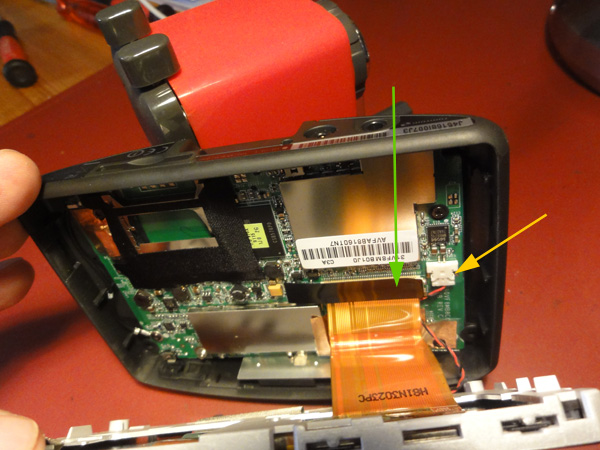

Cette
étape consiste à déconnecter la nappe et les fils du micro pour
libérer totalement la carte-mère de ses entraves. La flèche verte
montre la bande adhésive noire qui recouvre la connexion de la nappe,
qu'il faut décoller préalablement.
La flèche jaune montre la connexion du micro. Cette opération est assez
délicate car les câbles sont
courts. |
 |
|

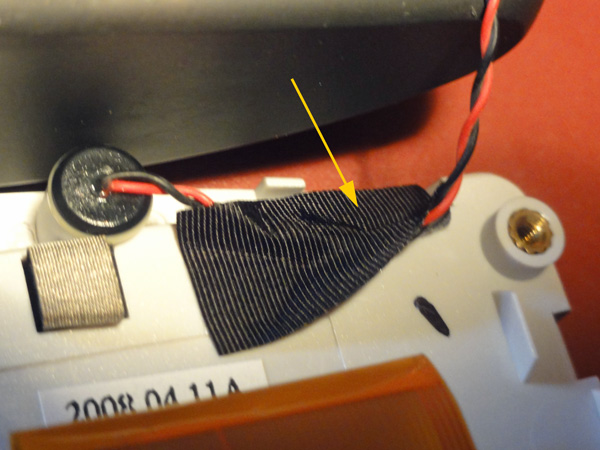

Pour une manipulation plus aisée (allongement du câble),
il convient
d'enlever la bande adhésive qui maintient les fils du micro sur
l'écran (flèche jaune). |
 |
|
Il m'a paru plus facile de commencer par décrocher la nappe avant de
déconnecter le micro.

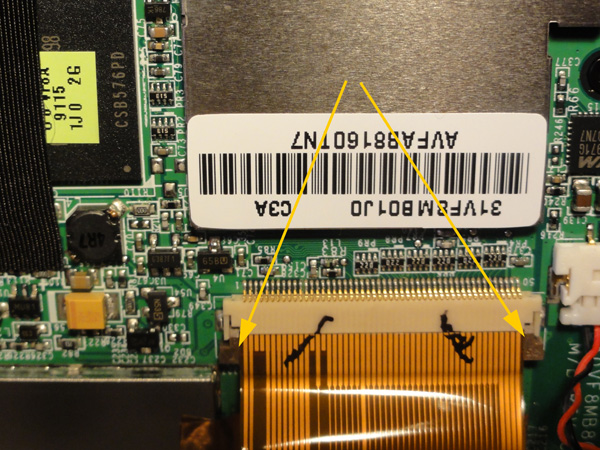

Pour sortir la nappe, il suffit de lever les deux loquets indiqués par
les flèches jaunes; ces loquets sont liés; en soulevant l'un, l'autre
se lève également; l'idéal serait
de les soulever simultanément pour leur éviter une trop
grande tension car ils sont fragiles,.
Les flèches jaunes montrent les loquets en position baissée.
Lorsque l'on soulève les loquets, la nappe sort
spontanément; c'est plus difficile de la remettre en place lors de la
phase de remontage.
|
 |
|

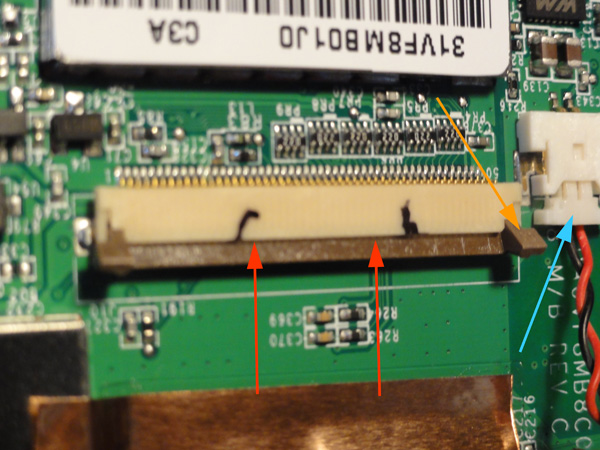

La nappe est maintenant enlevée.
les flèches rouges indiquent où il faudra l'insérer au remontage : tout
en haut sous la plaque beige.
La flèche orange montre un des loquets en position
"levée".
La flèche bleue montre la connexion du micro qu'il faut
maintenant ôter.
|
 |
|

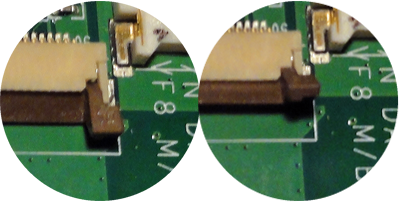

Détail des loquets : "baissés " et "levés". |
 |
|
Démonter la carte-mère
La batterie se trouvant collée sous la
carte-mère, il faut dévisser celle-ci du boîtier.

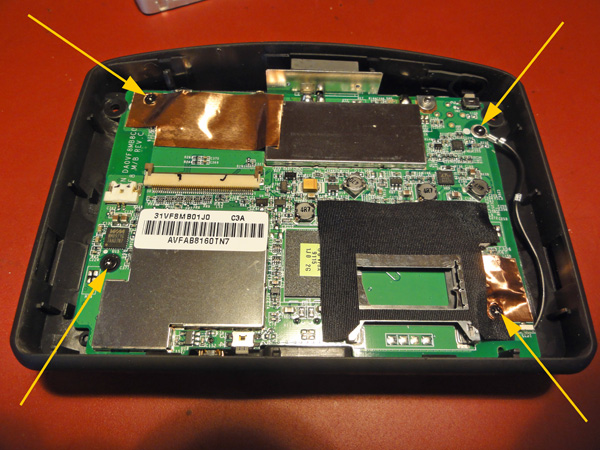

Les flèches jaunes indiquent les quatre vis à ôter (T6) |
 |
|
Les vis enlevées, désolidariser délicatement la carte-mère du boîtier
et la retourner pour accéder à la batterie.
Attention ! La carte est reliée au boîtier par le câble du
haut-parleur; pour faciliter l'enlèvement de la batterie il est
préférable de déconnecter le haut-parleur.

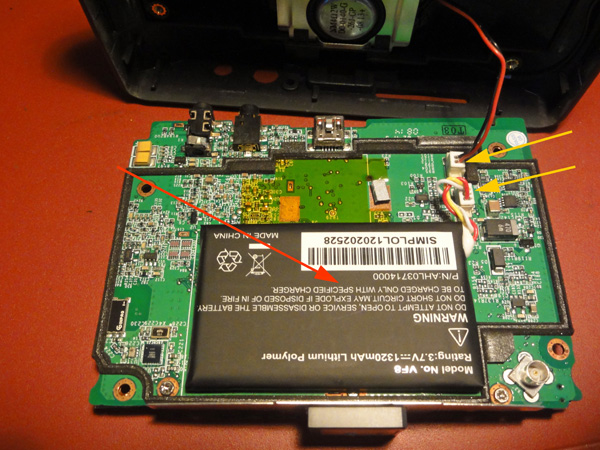

La flèche rouge indique la batterie, les flèches jaunes les connecteurs
de la batterie et du haut-parleur.
|
 |
|

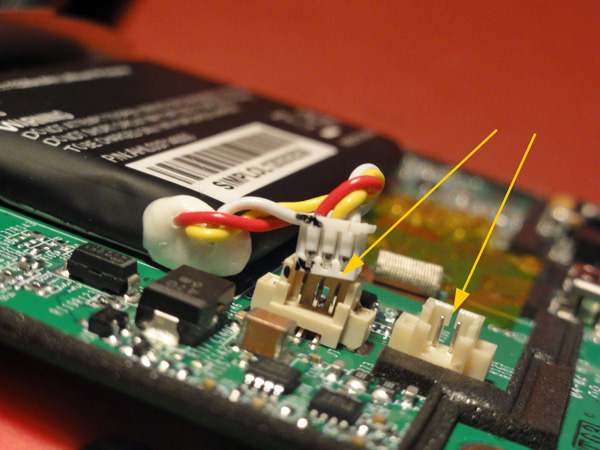

Détails des connecteurs de la batterie et du haut-parleur (flèches
jaunes).
|
 |
|

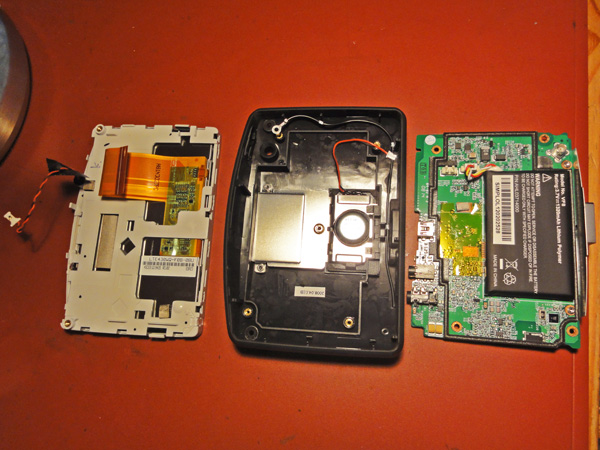

Le GPS se trouve maintenant en 3 parties : l'écran, le boîtier et la
carte-mère sur laquelle est collée la batterie.
|
 |
|
Enlever
la batterie
La

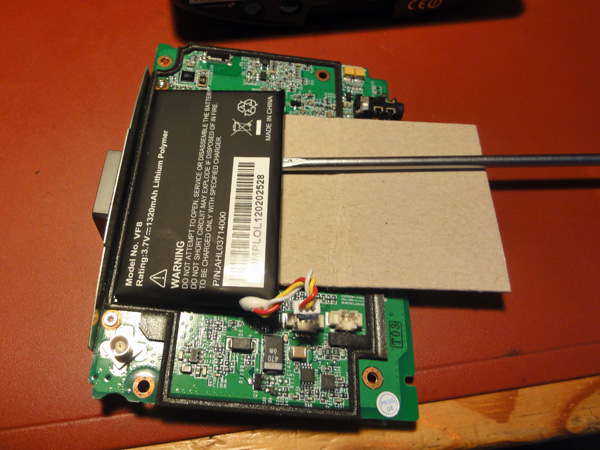

batterie est collée à la carte-mère par un adhésif double face.
Décoller lentement la batterie au moyen d'un tournevis; le morceau de
carton permet d'éviter que la carte ne soit endommagée par le tournevis.
Fixation
de la batterie :
Réutiliser la bande adhésive double face de l'ancienne batterie si elle
est encore en état, en mettre une nouvelle dans le cas contraire ou
utiliser de la colle de contact.
Remontage
:
Procéder
aux différentes opérations dans le sens
inverse. Le seul point délicat est la fixation de la nappe : une main
pour tenir les sous-ensembles carte et écran, la deuxième pour insérer la
nappe et une autre pour
rabattre les loquets avant que la nappe ne ressorte de son logement ce
qu'elle fait spontanément.
|
 |
|
