Démonter et changer un disque dur
Western Digital "My book Studio"
|
Outillage :
- tournvis plat pour faciliter le démontage du boîtier,
- tournevis en croix.
Démontage :

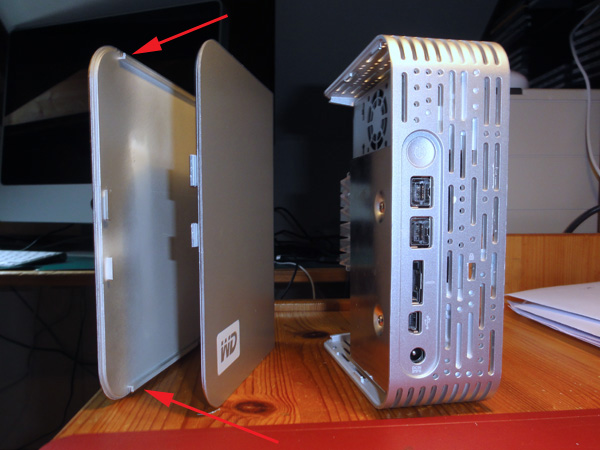

Le boîtier se compose de deux pièces principales, "le
corps du livre" et la couverture.
|
 |
Retour |

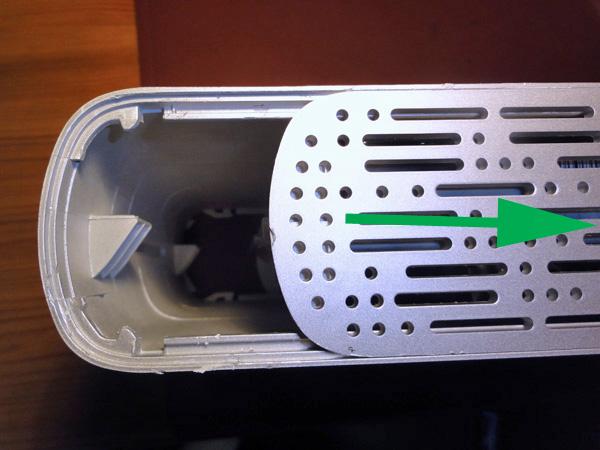

Pour démonter le boîtier, il faut enlever la partie
grillagée en la faisant coulisser le long de la "couverture du
livre"qui comporte deux rails (flèches rouges de l'image précédente). |
 |
|

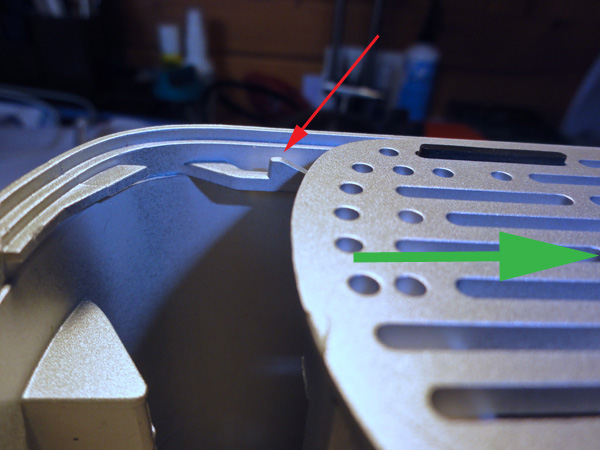

Un ergot empêche le coulissement (flèche rouge); il faut
donc soulever délicatement la partie grillagée avec un tournevis pour
que celle-ci passe au-dessus de l'ergot de retenue. |
 |
|

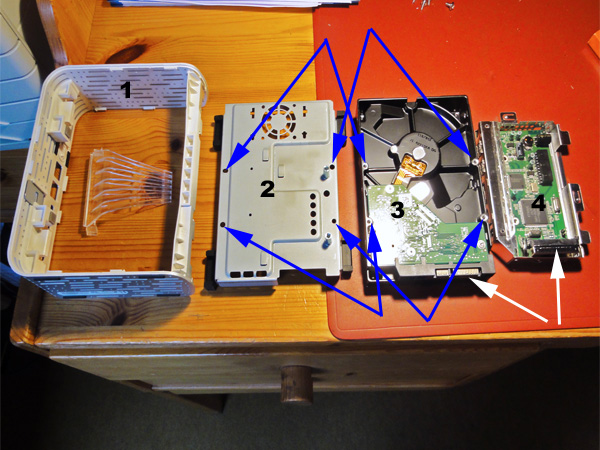

L'objectif final est de séparer les quatre pièces principales qui
composent le boîtier du disque :
1. la coque en plastique,
2. le support métallique vissé sur le disque dur (flèches bleues),
3. le disque dur 3,5 pouces,
4. l'alimentation et la connectique (les flèches blanches
indiquent la liaison entre l'alimentation et le disque).
|
 |
|

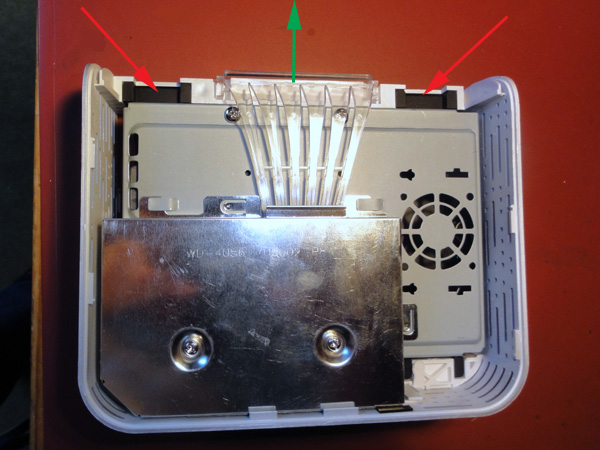

Retirer le diffuseur de lumière en plastique transparent en le faisant
coulisser dans le sens de la flèche verte.

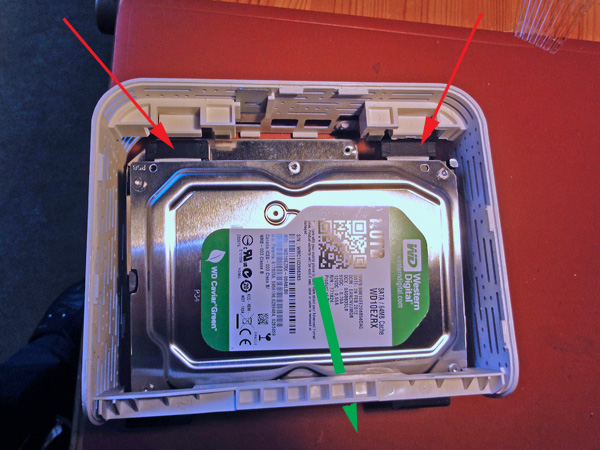

Les flèches rouges montrent les deux silenblocs en caoutchouc qui
tiennent le disque au boîtier et assurent l'absence de vibrations. |
 |
|
Basculer le disque dur dans le sens de la flèche verte en
forçant sur les silenblocs en caoutchouc pour dégager le disque et le
sortir du boîtier.
|
 |
|

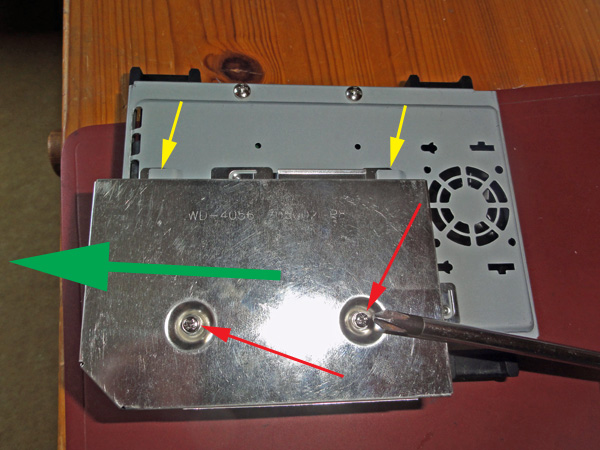

Enlever les deux vis qui maintiennent le bloc d'alimentation au
disque (flèches rouges), puis faire coulisser l'alimentation dans le
sens de la flèche verte. Les flèches jaunes indiquent les endroits où
coulisse l'alimentation.
|
 |
|

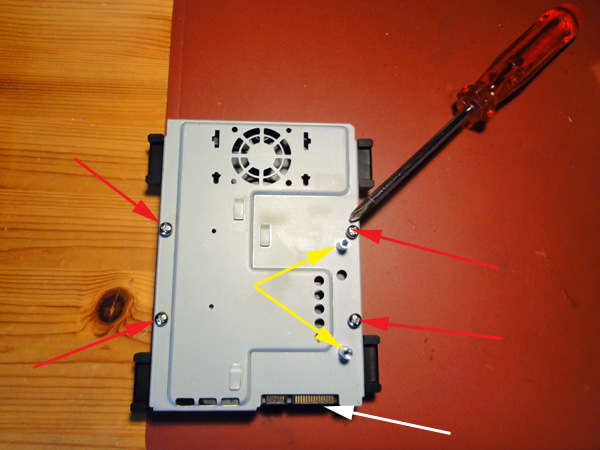

Dévisser les quatre vis (flèches rouges) qui solidarisent le disque à
son support métallique.
Les flèches jaunes indiquent l'endroit où était fixée
l'alimentation, la flèche blanche, la connexion disque-alimentation. |
 |
|
Remontage :
Procéder dans l'ordre inverse.
Particularité : lors la remise de
l'alimentation (coulissement et insertion des connexions du
disque dur), il faut vérifier que le bouton de mise en route puisse
être actionné et ne soit pas gêné dans son fonctionnement par le
châssis de l'alimentation, ce qui peut arriver lorsque insère trop "à
fond" les connexions. |
 |
|
